V zložitom svete miešania prášku a miešania v tuhom stave zostáva dosiahnutie homogenity bez ohrozenia materiálnej integrity pretrvávajúcou výzvou. Medzi rôznymi typmi priemyselných mixérov, mixér s dvojitým kužeľom —As známy ako mixér V Blender alebo Twin-Cone-sa objavil ako základný kameň účinných, jemných a škálovateľných zmiešajúcich operácií. Vďaka svojej symetrickej geometrii a omylovým účinkom je obzvlášť vhodná pre aplikácie, kde sú prvoradé minimálne šmykové napätie a vysoká uniformita.
Tento článok poskytuje hĺbkové skúmanie princípov návrhu dvojitého kužeľa, prevádzkovej mechaniky, výkonnostných charakteristík a jeho rozsiahleho využívania v farmaceutických výrobkoch, spracovania potravín, chemického inžinierstva a výroby pokročilých materiálov. Okrem toho skúma, ako nedávne technologické pokroky zlepšili svoju funkčnosť a zároveň riešilo tradičné obmedzenia, ako je konzistencia a efektívnosť čistenia a efektívnosť čistenia.
Základy dizajnu: geometria a prevádzkový mechanizmus

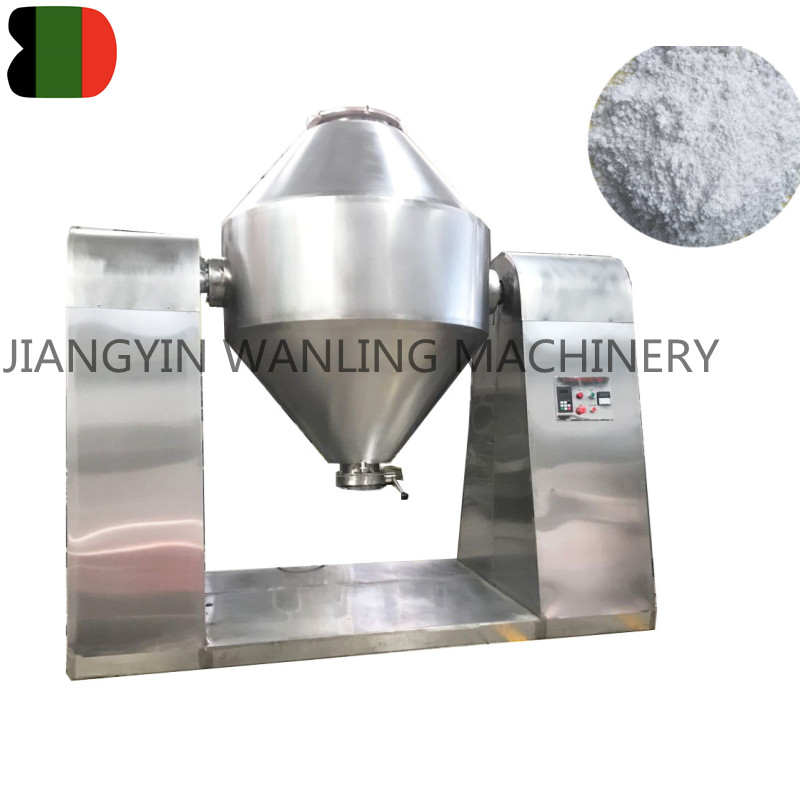

Ten mixér s dvojitým kužeľom odvodzuje svoj názov z jeho konfigurácie podpisu-pár kužeľových ciev spojených na svojich otvorených koncoch, aby vytvoril symetrický tvar podobný presýpenia. Táto zostava je namontovaná na rotujúcej osi, ktorá umožňuje pomaly spúšťať celú štruktúru, čo vyvoláva komplexný, ale predvídateľný pohyb v práškovom lôžku.
Keď sa mixer otáča (zvyčajne medzi 5 a 25 revolúciami za minútu), prášky vo vnútri zažívajú kombináciu kombinácie zmiešanie konvekcie , difúzne miešanie a miešanie strihu :
- Zmiešanie konvekcie : Rozsiahly pohyb práškových hmôt v dôsledku rotácie plavidla.
- Difúzne miešanie : Náhodné posunutie častíc vyplývajúce z kolízií a gravitačného usadenia.
- Miešanie strihu : Medzi časticové posúvanie pozdĺž vrstiev počas inverzného cyklu.
Kvôli absencii vnútorných agitátorov alebo čepelí prepožičiava dvojitý kužeľový mixér minimálne mechanické napätie na výrobku, vďaka čomu je ideálny pre krehké alebo drobivé materiály.
Výhody výkonnosti: homogenita, škálovateľnosť a materiálna kompatibilita
Jednou z najpútavejších čŕt dvojitého kužeľového mixéra je jeho schopnosť vytvárať vysoko homogénne zmesi, často dosahuje úrovne uniformity pod ± 1% odchýlku. Táto úroveň presnosti je obzvlášť kritická v odvetviach, ako sú farmaceutiká, kde konzistentnosť dávky môže priamo ovplyvniť terapeutickú účinnosť a dodržiavanie regulácie.
Navyše dizajn prirodzene podporuje škálovateľná výroba . Laboratórne jednotky s kapacitou niekoľkých litrov sa môžu rozšíriť až do priemyselných verzií zaoberajúcich sa niekoľkými tisíc litrov, a to všetko pri zachovaní konzistentnej dynamiky miešania.
Kompatibilita materiálu je ďalšou kľúčovou pevnosťou. Dvojité kužeľové mixéry dokážu zvládnuť:
- Prášky
- Granulované materiály
- Súdržné prášky (so správnou formuláciou)
- Zlúčeniny citlivé na teplo
- Hygroskopické látky (ak sú prevádzkované v kontrolovaných prostrediach)
Všeobecne sú však menej účinné pre prášky s významnými rozdielmi v hustote alebo tí, ktorí sú náchylní k segregácii po zmiešaní, pokiaľ sa nepoužívajú protiopatrenia, ako sú optimalizované zaťažovacie sekvencie alebo protiregregačné povlaky.
Aplikácie v kľúčových odvetviach
1. Farmaceutická výroba
Vo farmaceutickom sektore sa dvojité kužeľové mixéry široko používajú na miešanie pred tabletmi aktívnych farmaceutických prísad (API) s pomocnými látkami. Ich jemná miešavacia akcia zachováva fyzikálne vlastnosti citlivých rozhraní API a zaisťuje rovnomernosť obsahu - nevyhnutnú požiadavku na splnenie pokynov FDA a ICH.
2. Priemysel potravín a nápojov
Od zmesí korenia po práškové mliečne výrobky sa potravinársky priemysel spolieha na dvojité kužeľové mixéry, aby sa udržala konzistentnosť chuti a uniformita textúry. Ich konštrukcia z nehrdzavejúcej ocele a ľahké čistenie sa tiež vyrovnávajú s prísnymi hygienickými normami.
3. Spracovanie chemikálií a plastov
V zložení polymérov, pigmentov a katalyzátorov sa používajú dvojité kužeľové mixéry, kde aj distribúcia prísad je rozhodujúca pre následné spracovanie a výkon koncových produktov.
4. Pokročilé materiály a keramiky
V poliach, ako je príprava elektród batérie, keramické spekanie a syntéza nanomateriálov, tieto mixéry pomáhajú dosiahnuť presnú stechiometriu potrebnú pre funkčné materiály.
Technologické vylepšenia: od manuálnych systémov po inteligentné miešanie
Zatiaľ čo základný koncept mixéra s dvojitým kužeľom sa od svojho vzniku do značnej miery nezmenil, moderné iterácie zahŕňajú niekoľko inovácií zameraných na zlepšenie kontroly, opakovateľnosti a bezpečnosti procesu:
- Automatizované riadenie rotácie : Programovateľné logické radiče (PLC) umožňujú presné nastavenie rýchlosti otáčania a času miešania na základe charakteristík materiálu.
- Tesnenie prachu a inertná integrácia atmosféry : Na manipuláciu s výbušnými alebo kyslíkovými materiálmi sú teraz štandardné zapečatené systémy s čistením dusíka.
- Vzorkovacie porty a inline monitorovanie : Vzorkovanie v reálnom čase a integrácia spektroskopie v blízkosti infračervenej (NIR) umožňujú kontrola kvality v procese bez prerušenia zmesového cyklu.
- Systémy CIP/SIP : Schopnosti čistiaceho miesta (CIP) a sterilizácie (SIP) zvyšujú hygienu a znižujú prestoje v regulovaných odvetviach.
Tieto vylepšenia nielen zlepšujú prevádzkovú efektívnosť, ale tiež podporujú dodržiavanie dobrých výrobných postupov (GMP) a štandardmi priemyslu 4.0.
Výzvy a obmedzenia: Keď mix dvojitého kužeľa zaostáva
Napriek mnohým výhodám nie je mixér s dvojitým kužeľom všeobecne použiteľný. Niektoré vlastné obmedzenia zahŕňajú:
- Dlhšie časy miešania : V porovnaní s mixérmi s vysokou štrbinou môže dosiahnutie úplnej homogenity vyžadovať predĺžené cykly, ktoré môžu ovplyvniť priepustnosť vo veľkoobjemových operáciách.
- Zvyškový produkt udržanie : V dôsledku geometrie plavidla môže byť úplné prepustenie náročné bez ďalších mechanizmov, ako sú vibračné podnosy alebo vákuová pomoc.
- Riziko segregácie po zmiešaní : Ak sa okamžite nevyplácajú alebo sa s nimi opatrne zaobchádza, zmiešané prášky sa môžu opätovne segregovať na základe veľkosti, hustoty alebo elektrostatického náboja.
Na zmiernenie týchto problémov inžinieri často zamestnávajú miešanie AIDS , Optimalizujte úrovne výplne (zvyčajne 50–70% celkového objemu) alebo integrujte mixér do kontinuálnej spracovateľskej linky pomocou medziproduktov alebo pneumatických prenosových systémov.
Budúce trendy a vznikajúce inovácie
Pri pohľade do budúcnosti sa vývoj dvojitého kužeľového mixéra formuje širšími trendmi v priemyselnej automatizácii, udržateľnosti a digitalizácii:
- Digitálna dvojčatá technológia : Virtuálne repliky fyzických mixérov umožňujú prediktívnu údržbu, simuláciu procesov a optimalizáciu pred začiatkom skutočnej výroby.
- Inteligentné senzory a integrácia AI : Analýza údajov v reálnom čase sa používa na dynamické prispôsobenie parametrov, čím sa zabezpečí optimálne výsledky miešania s minimálnym ľudským zásahom.
- Modulárne a mobilné mixéry : Prenosné dvojité kužeľové systémy získavajú trakciu vo flexibilných výrobných nastaveniach, najmä v organizáciách pre vývoj a výrobné zmluvy (CDMOS).
Navyše rastúci dôraz na nepretržitá výroba vo farmaceutikách a jemných chemikáliách vyvoláva hybridné vzory, ktoré kombinujú výhody geometrie dvojitého kužeľa s polokontinuálnym kŕmením a mechanizmami výbojov.
